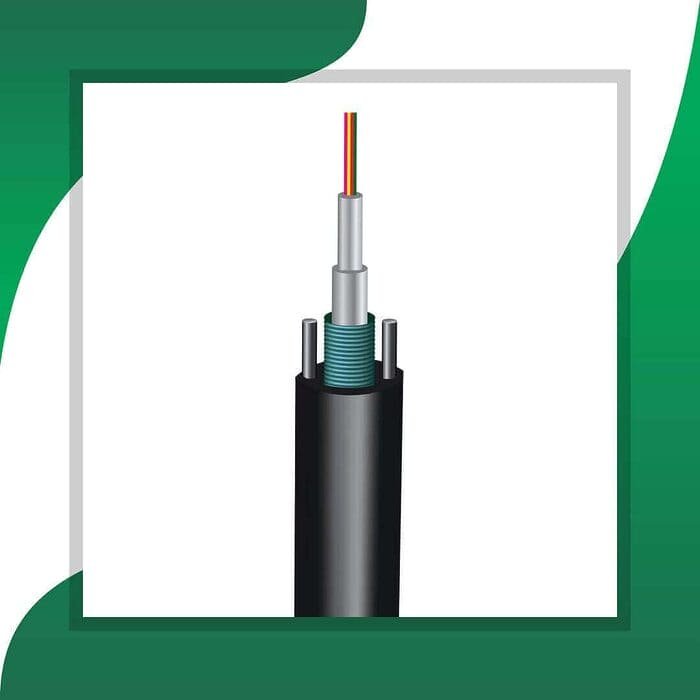

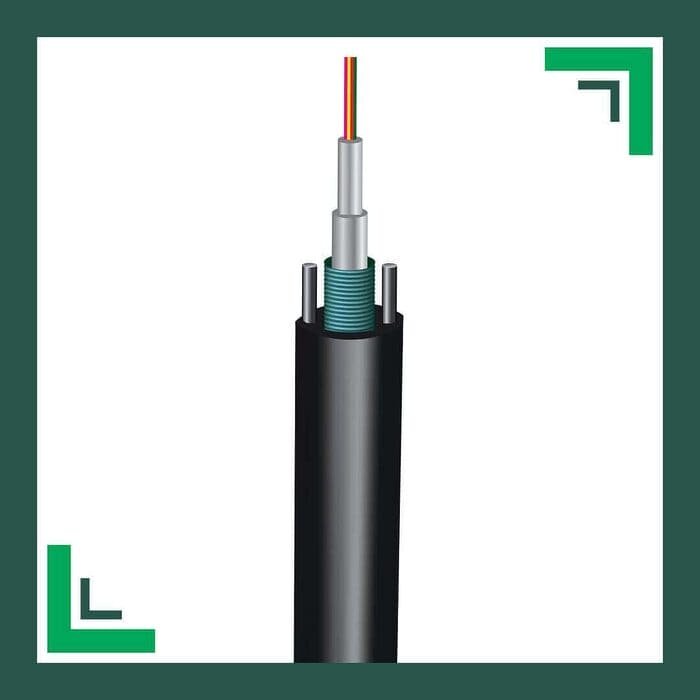

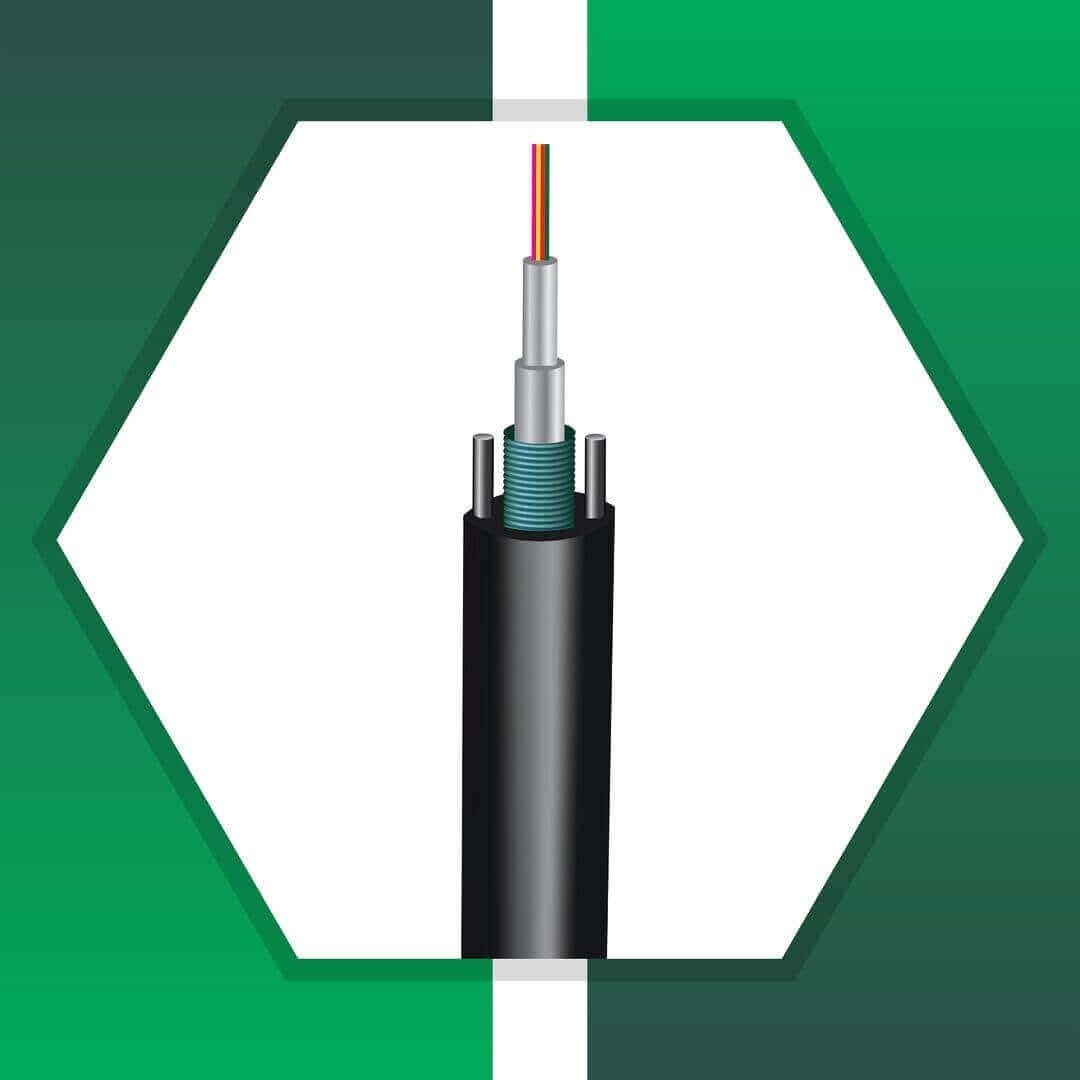

fiber optic cable Multi Core SM Armored 12 core G652D

TMT GLOBAL fiber optic cable Multi Core SM Armored 12 core G652D 12 core armored fiber optic

TMT GLOBAL’s Multi Core SM Armored fiber optic cable, featuring 12 cores of G652D optical fibers, provides reliable and secure data transmissions. This armored fiber optic cable is designed for durability and enhanced protection in various environments. The 12 core configuration ensures high-density connectivity without compromising performance. TMT GLOBAL’s commitment to quality and innovation is evident in this advanced fiber optic solution. With its robust construction and superior capabilities, the Multi Core SM Armored fiber optic cable is a dependable choice for demanding networking applications.

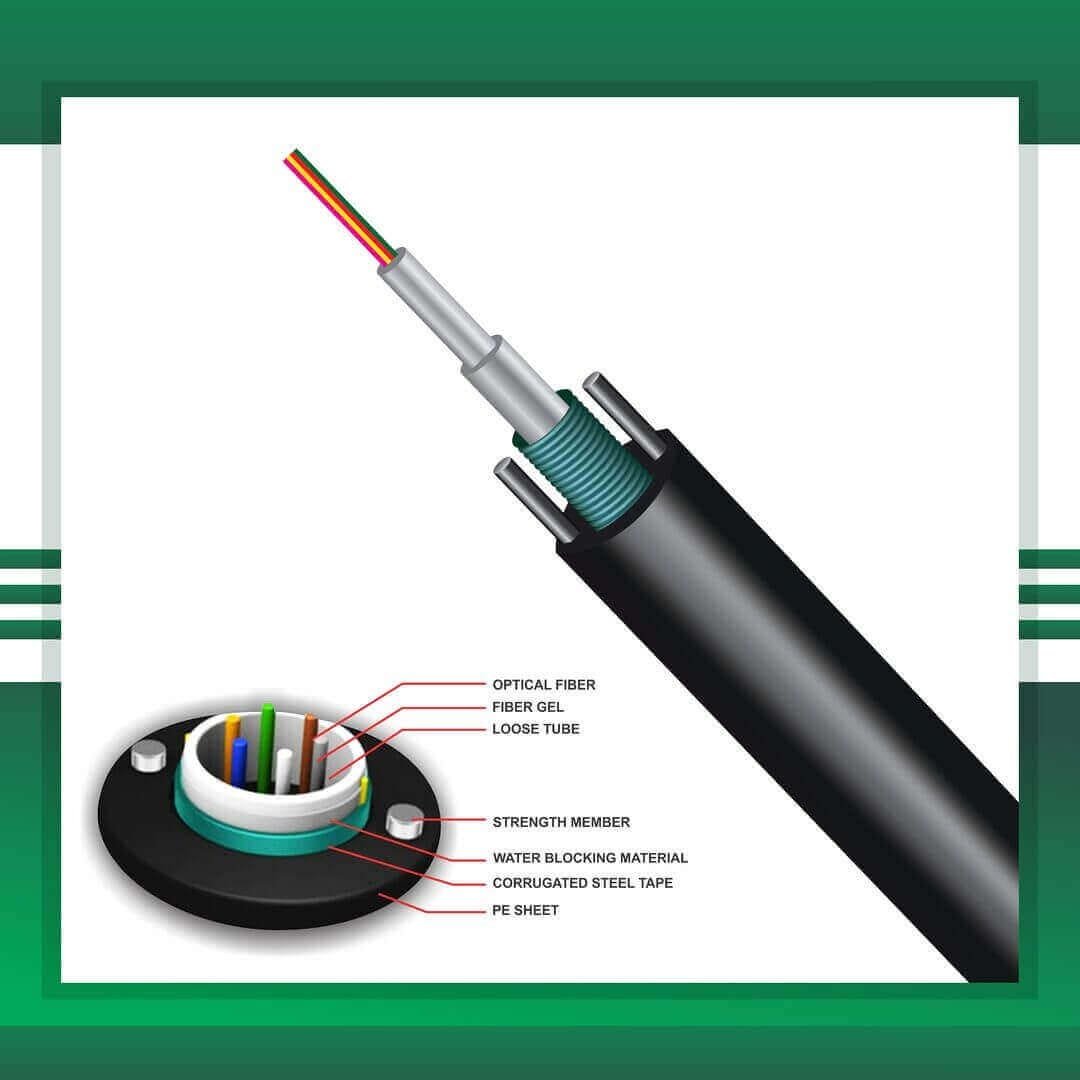

PHYSICAL DESCRIPTION

• Products: Fiber optic cable single mode
• Tube Filling Compound: Thixotropic jelly
• Fiber Type: ITU-T G.657A1/A2,G.652D
• Tube material: PBT ( Polybutylene Terephthalate)
• Armored: Corrugated steel tape

Packing Detail
Fiber Count: 6,8,12,24,48,96,128
Tube Outer/Inner Diameter(mm): 3.0/2.0 ±
Cable Diameter(mm): 7.2*-12
Cable Weight(kg/km): 45±
Length/ Drum: 2000 m Drum ±5%
Ripcord: Polyester cord
Outer Jacket: PE,MDPE, LSZH

Optical Characteristics

Fiber  type                                                   ITU-T G.652D                    ITU-T G.657/A1   ITU-T G.657/A2

Attenuation (max)                                 0.40 dB/km (1310 nm)                                0.40 dB/km (1310 nm)                          0.35 dB/km (1310 nm)

0.25 dB/km (1550 nm)                         0.25 dB/km (1550 nm)                                0.22 dB/km (1550 nm)

MFD                                                          9.0±0.4 μm (1310 nm)                                   9.0±0.4 μm (1310 nm)                          8.6 ± 0.4 μm (1310 nm)

10.1±0.5 μm (1550 nm)                         10.1±0.5 μm (1550 nm)

Cladding diameter                                   125 ± 0.3 μm                                                   125 ± 0.7 μm                                          125 ± 0.7 μm

Core/Clad Concentricity error              ≤ 0.5 μm                                                           ≤ 0.5 μm                                                 ≤ 0.5 μm

Zero dispersion wavelength                   1300nm≤ ≤1324nm                                       1300nm≤ ≤1324nm                            1302nm≤ ≤1322nm

Cladding non-circularity                         ≤ 0.7 %                                                             ≤ 0.7 %                                                    1%

Coating diameter                                       245 ± 10 μm                                                    242 ± 7 μm                                            240 ± 5 μm

Cut Off Wavelength                                  ≤ 1260nm                                                        ≤ 1260nm                                               ≤ 1260nm

Proof Test                                                   ≥ 1% (100kpsi or 0.7GPa)                             ≥ 1% (100kpsi or 0.7GPa)                   ≥ 1% (100kpsi or 0.7GPa)

Macro bending Attenuation : (10 turn on a 15 mm radius mandrel)                         ≤ 0.25 dB @1550 nm                           ≤ 0.5dB @1550 nm
