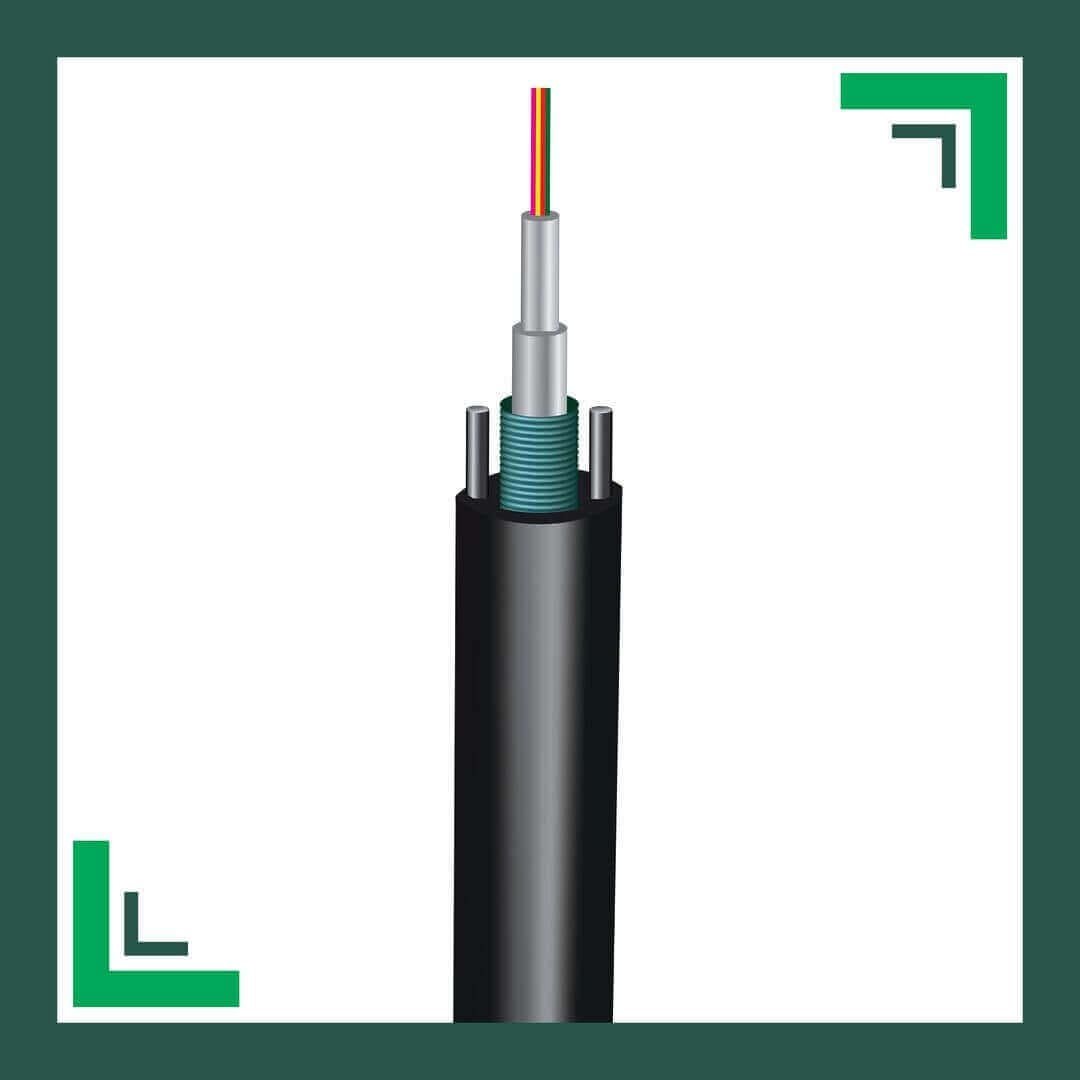

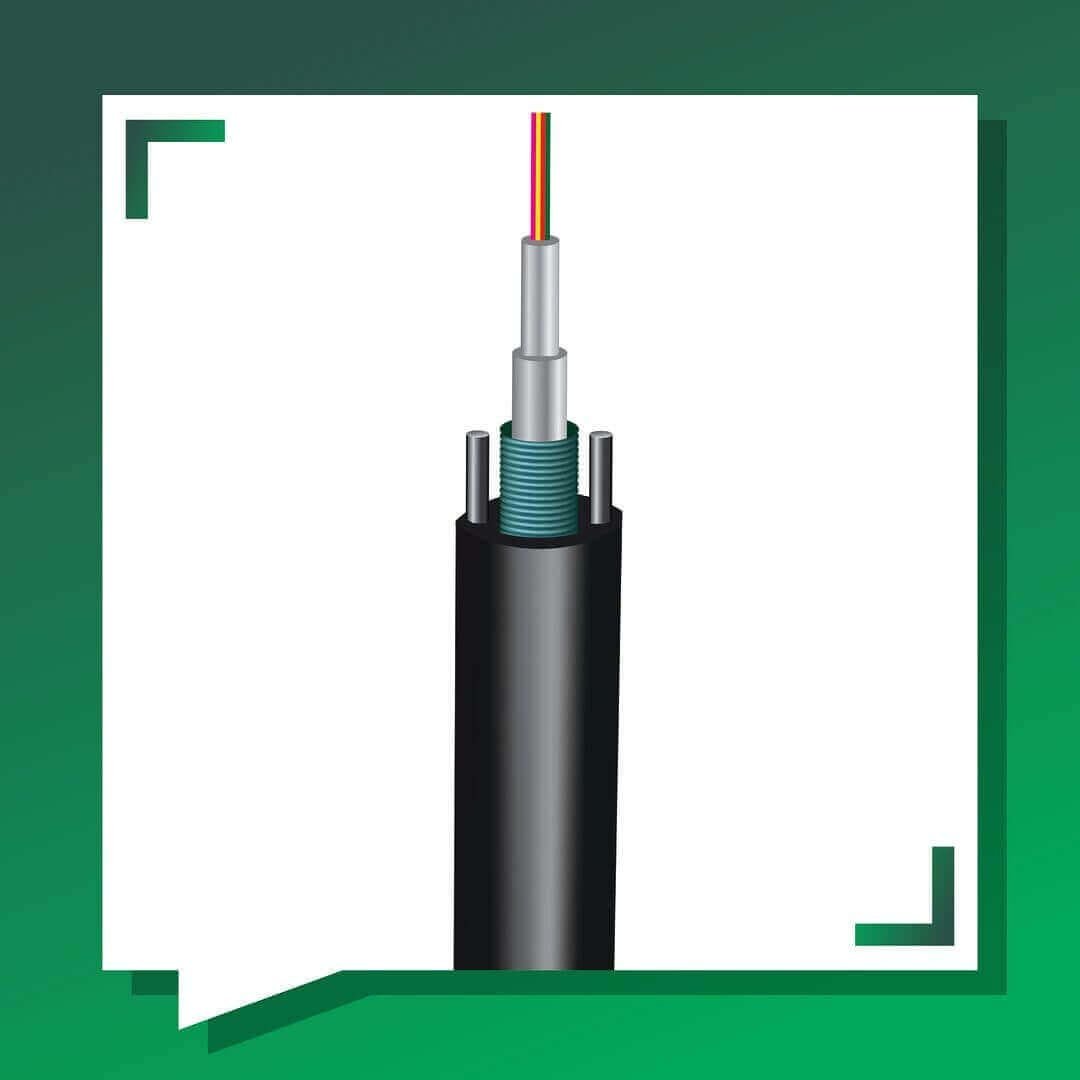

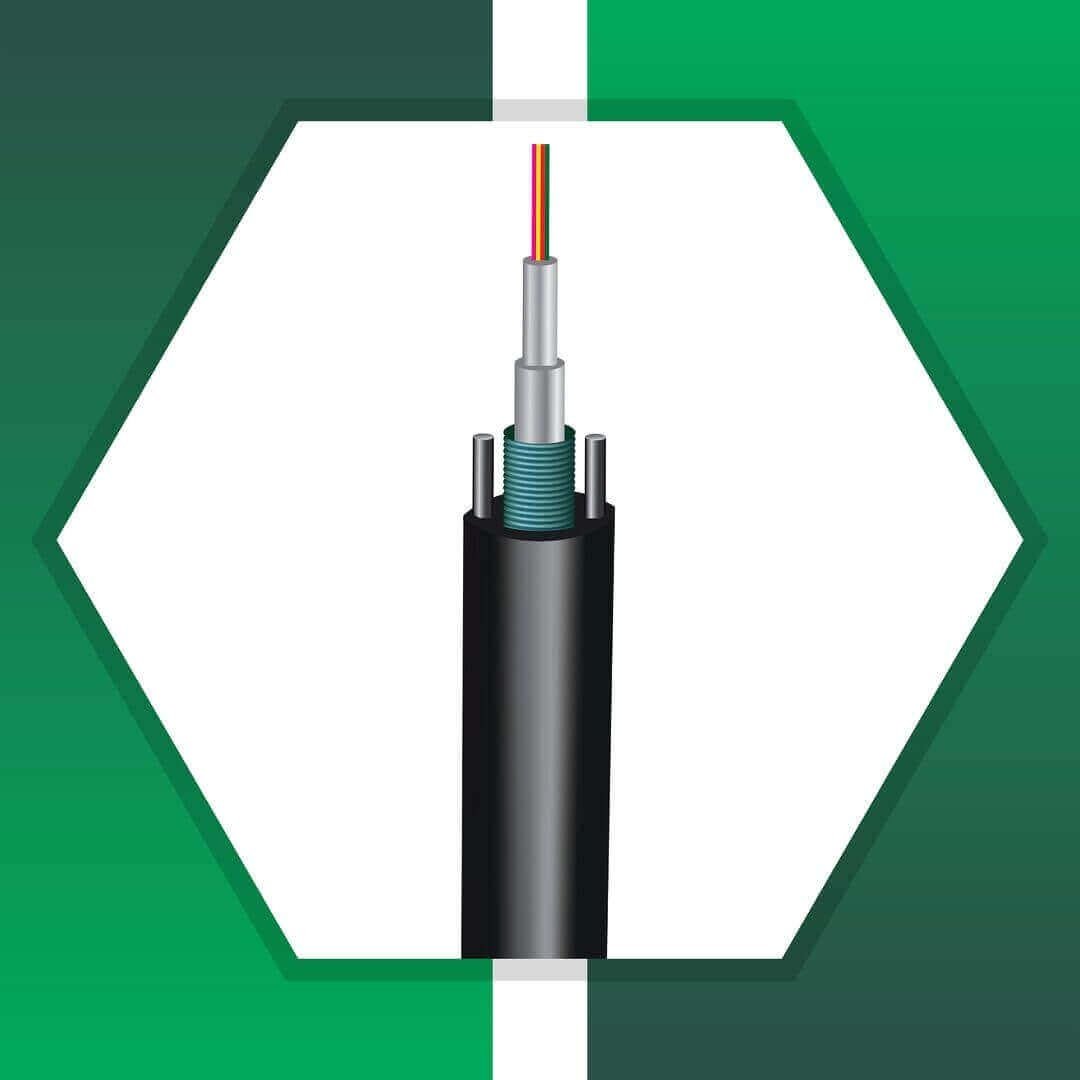

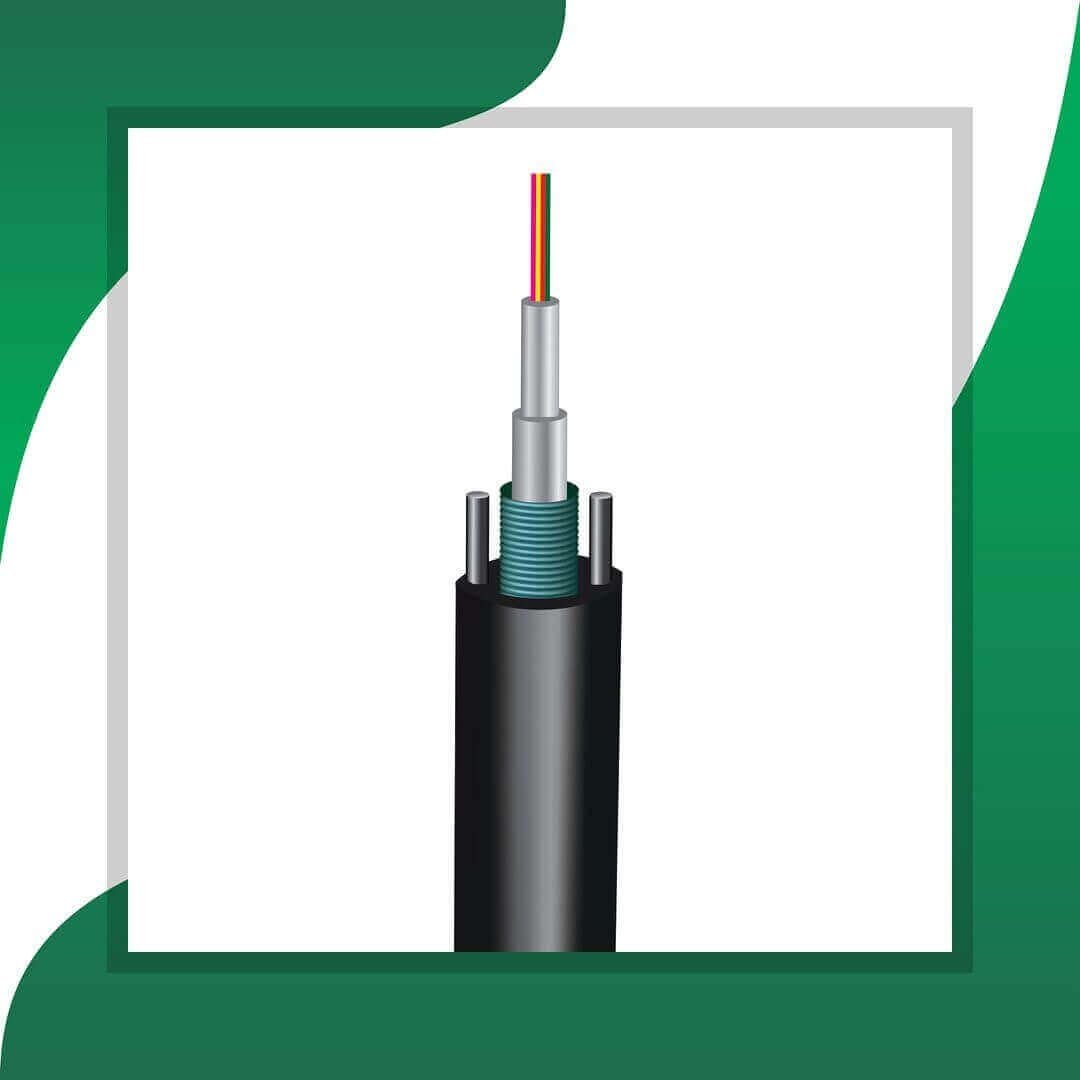

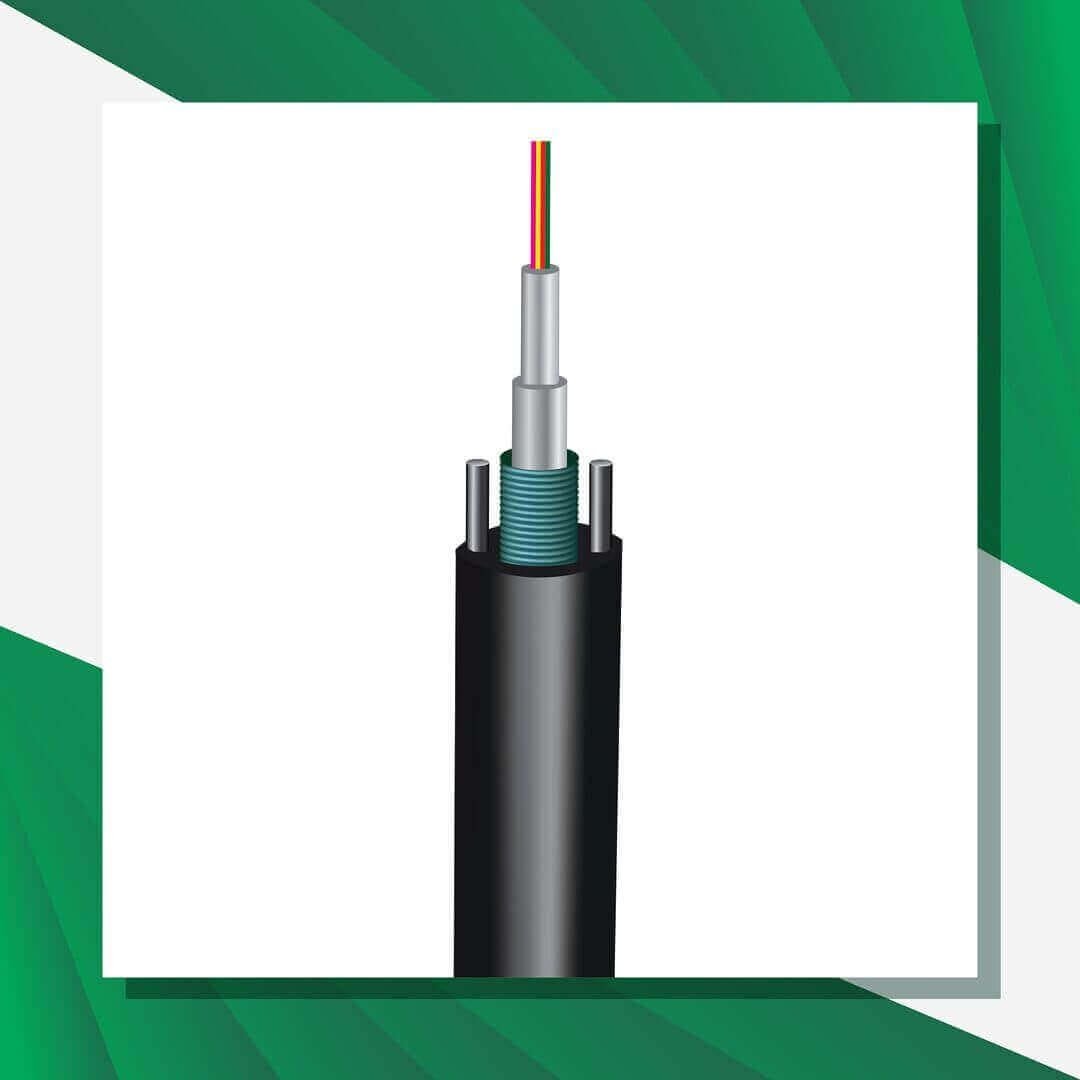

fiber optic cable Multi Core SM armored ethernet cable

(1 customer review)

د.إ22.00

General Specification
Products : Fiber optic cable single mode
Fiber Count : 8
Fiber Type : ITU-T G.657A1/A2,G.652D
Armored : Corrugated Steel Tape
Outer Jacket : PE
Attenuation (max/KM) : 0.40 dB/km (1310 nm) 0.25 dB/km (1550 nm)
Length/ Drum : 2000 m Drum ±
Product ID : TMT-081LPK

0 People watching this product now!
Description

TMT GLOBAL fiber optic cable Multi Core single mode armored ethernet cable

TMT GLOBAL  provides high-strength optical fiber cables for use in various industrial, indoor, and outdoor applications. Offering unique properties and benefits for different types of use, our communications optical fiber  cable products can easily meet complex application requirements and specifications. fiber optic cable Multi Core SM armored ethernet cable armored ethernet cable.fiber optic cable Multi Core SM armored ethernet cable

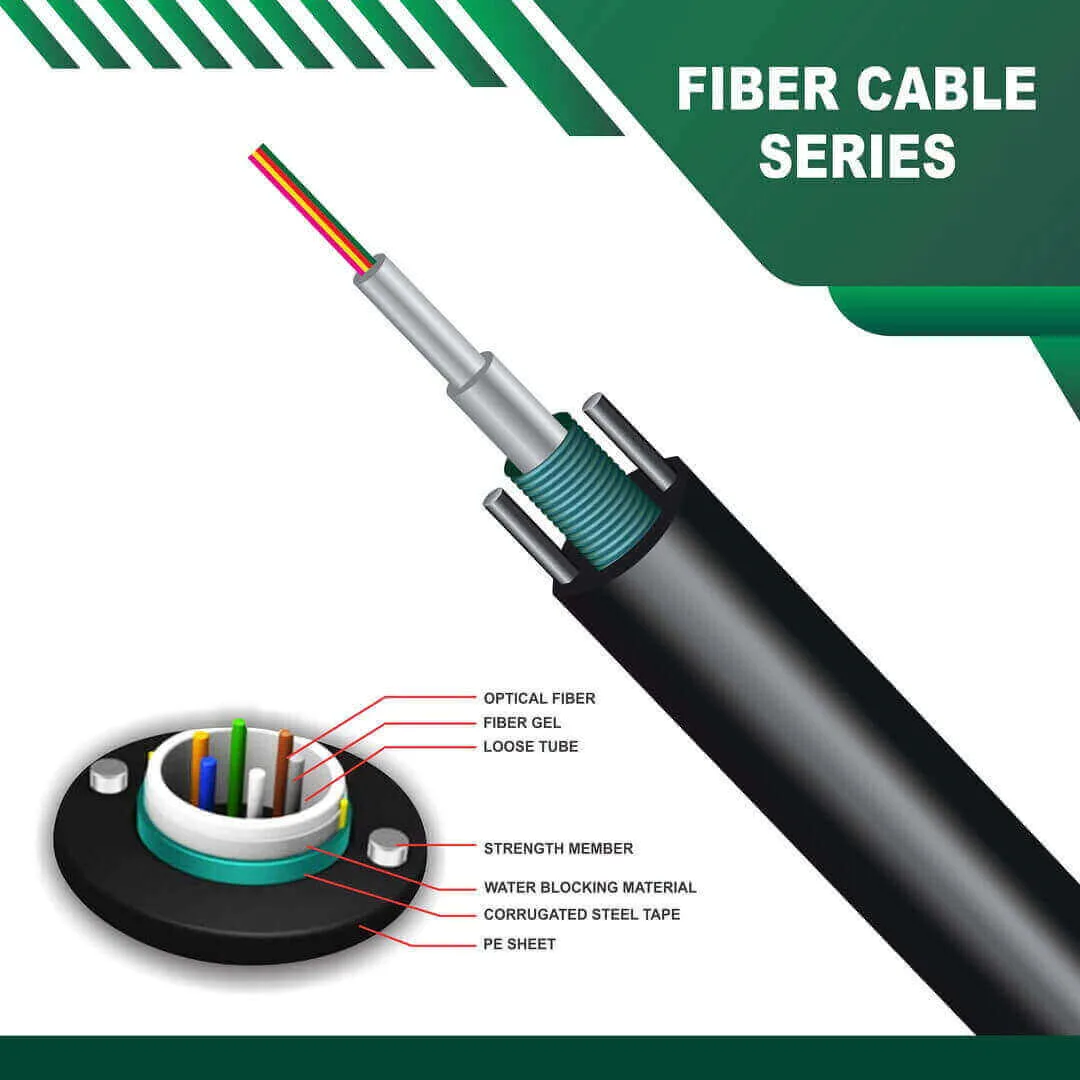

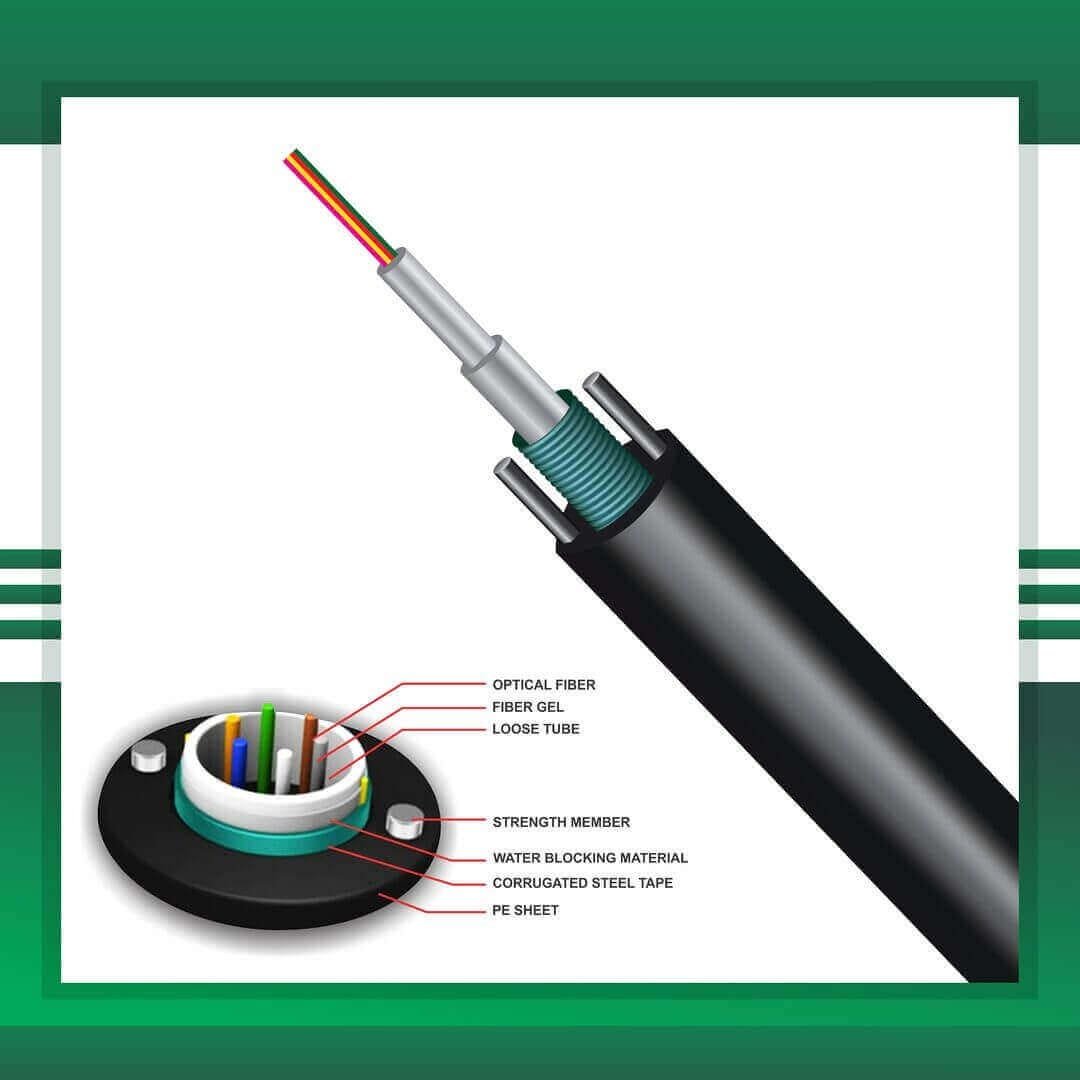

PHYSICAL DESCRIPTION

  • Products: Fiber optic cable single mode
  • Tube Filling Compound: Thixotropic jelly
  • Fiber Type: ITU-T G.657A1/A2,G.652D
  • Tube material: PBT ( Polybutylene Terephthalate)
  • Armored: Corrugated steel tape

Packing Detail
Fiber Count: 6,8,12,24,48,96,128
Tube Outer/Inner Diameter(mm): 3.0/2.0 ±
Cable Diameter(mm): 7.2*-12
Cable Weight(kg/km): 45±
Length/ Drum: 2000 m Drum ±5%
Ripcord: Polyester cord
Outer Jacket: PE,MDPE, LSZH

Mechanical and Environmental Properties
Physical tests                                                               Value                                                   Standard
Tensile Strength                                                                 2700 N (during Installation)              IEC 60794-1-E1
                                                                                                1700 N (during Operation)
Impact Resistance                                                              10J, 3 impacts                                        IEC 60794-1-E4
Crush Resistance                                                                220 N/cm                                                IEC 60794-1-E3
Temperature Cycling                                                         -40 to +70 °C                                          IEC 60794-1-F1
Flame Retardancy                                                              According to IEC 60332-3                   IEC 60332-3
Cable Bending Radius
Bend Radius (during installation)                                  20x cable diameter                                IEC 60794-1-2-E11A
Bend Radius (during Service) 1                                       0x cable diameter                                  IEC 60794-1-E11
Repeating Bending                                                             20x cable diameter                               IEC 60794-1-E6
Temperature Range)
Operation Temperature                                                   -40 to +70 C                                             IEC 60794-1-2-F1
Storage and Transportation Temperature                   -40 to +70 C
Installation Temperature                                                 -30 to +60 C

Optical Characteristics

Fiber  type                                                   ITU-T G.652D                    ITU-T G.657/A1   ITU-T G.657/A2

Attenuation (max)                                 0.40 dB/km (1310 nm)                                0.40 dB/km (1310 nm)                          0.35 dB/km (1310 nm)

0.25 dB/km (1550 nm)                         0.25 dB/km (1550 nm)                                0.22 dB/km (1550 nm)

MFD                                                          9.0±0.4 μm (1310 nm)                                   9.0±0.4 μm (1310 nm)                          8.6 ± 0.4 μm (1310 nm)

10.1±0.5 μm (1550 nm)                         10.1±0.5 μm (1550 nm)

Cladding diameter                                   125 ± 0.3 μm                                                   125 ± 0.7 μm                                          125 ± 0.7 μm

Core/Clad Concentricity error              ≤ 0.5 μm                                                           ≤ 0.5 μm                                                 ≤ 0.5 μm

Zero dispersion wavelength                   1300nm≤ ≤1324nm                                       1300nm≤ ≤1324nm                            1302nm≤ ≤1322nm

Cladding non-circularity                         ≤ 0.7 %                                                             ≤ 0.7 %                                                    1%

Coating diameter                                       245 ± 10 μm                                                    242 ± 7 μm                                            240 ± 5 μm

Cut Off Wavelength                                  ≤ 1260nm                                                        ≤ 1260nm                                               ≤ 1260nm

Proof Test                                                   ≥ 1% (100kpsi or 0.7GPa)                             ≥ 1% (100kpsi or 0.7GPa)                   ≥ 1% (100kpsi or 0.7GPa)

Macro bending Attenuation : (10 turn on a 15 mm radius mandrel)                         ≤ 0.25 dB @1550 nm                           ≤ 0.5dB @1550 nm
