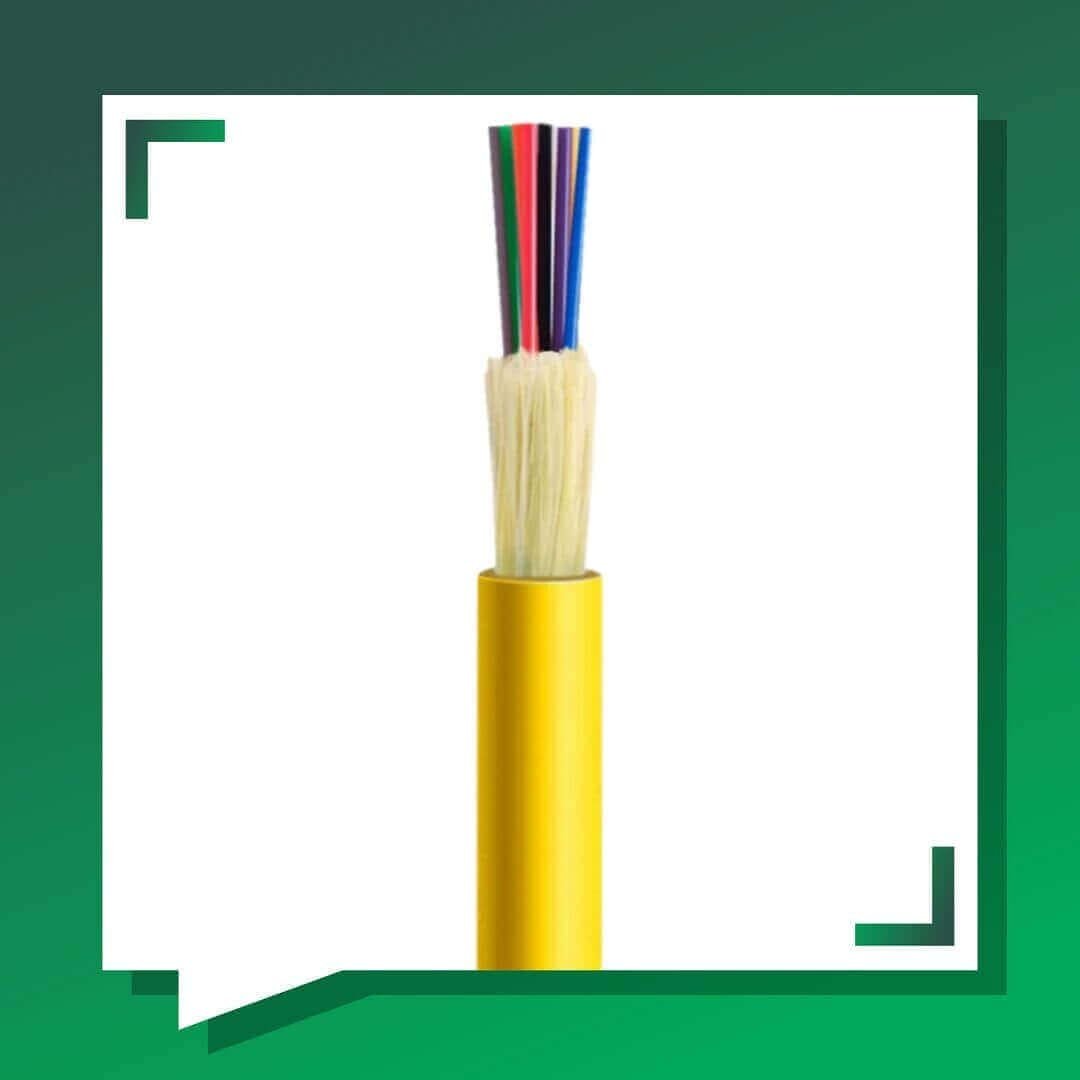

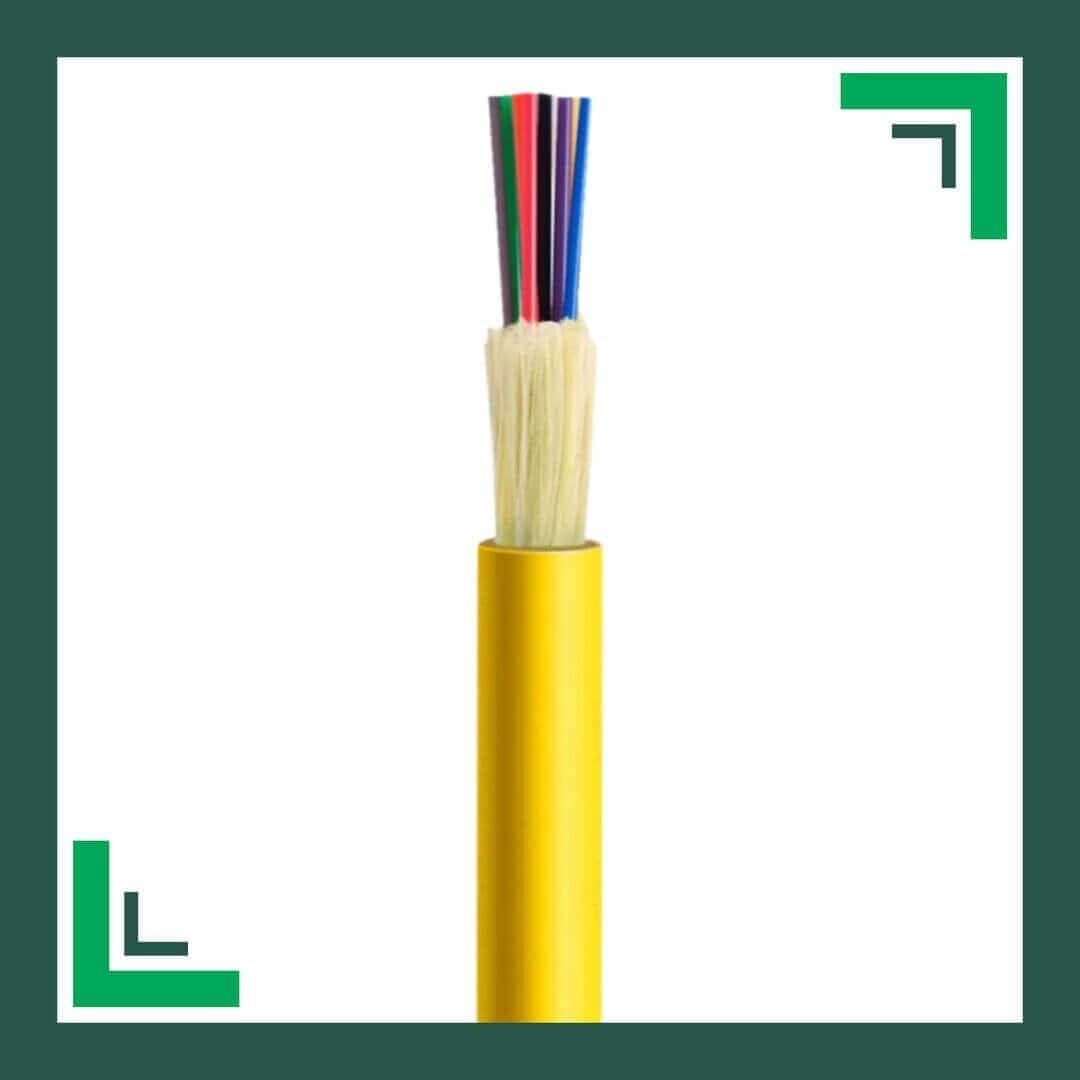

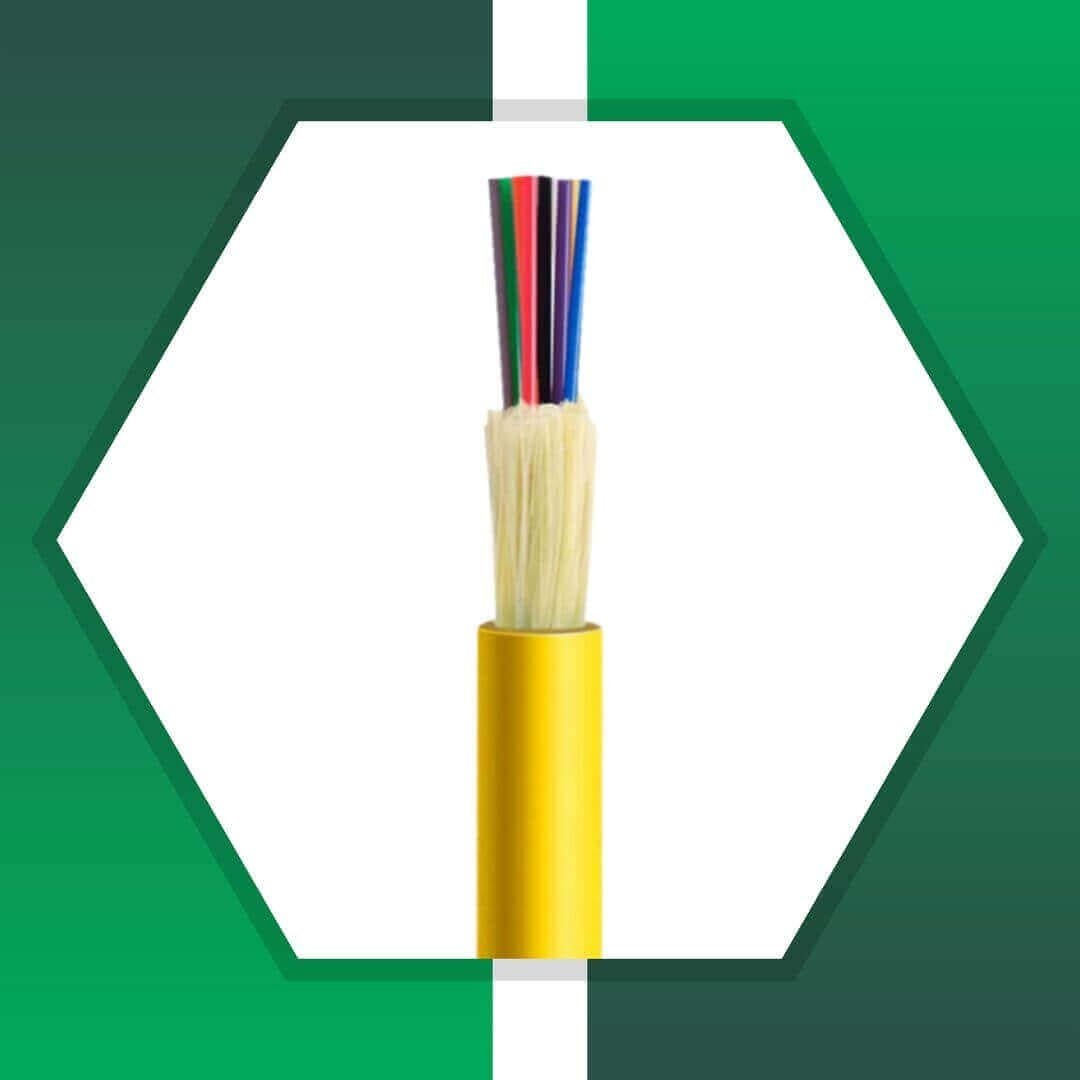

fiber optic cable Multi Core SM 24 core LSZH G652D

TMT GLOBAL fiber optic cable Multi Core single mode 24core LSZH G.652D

TMT GLOBAL  fiber optic cable Multi Core SM 24 core LSZH G652D fiber optic cable Multi Core single mode 24core LSZH G.652D Single mode Indoor/outdoor  Optical Fiber Cable Loose Tubes 6,8,12,24,48,96,128-Core  LSZH-Armored

TMT GLOBAL  provides high-strength  optical fiber  cables for use in various industrial, indoor, and outdoor applications. Offering unique properties and benefits for different types of use, our communications optical fiber  cable products can easily meet complex application requirements and specifications.

TMTGLOBAL optical fiber cable  FTTH ,FTTX , indoor/outdoor  SM/MM, OS1,OS2 ,OM1,OM2,OM3,OM4 is compliant with  ISO/IEC and ANSI/TIA Standard.

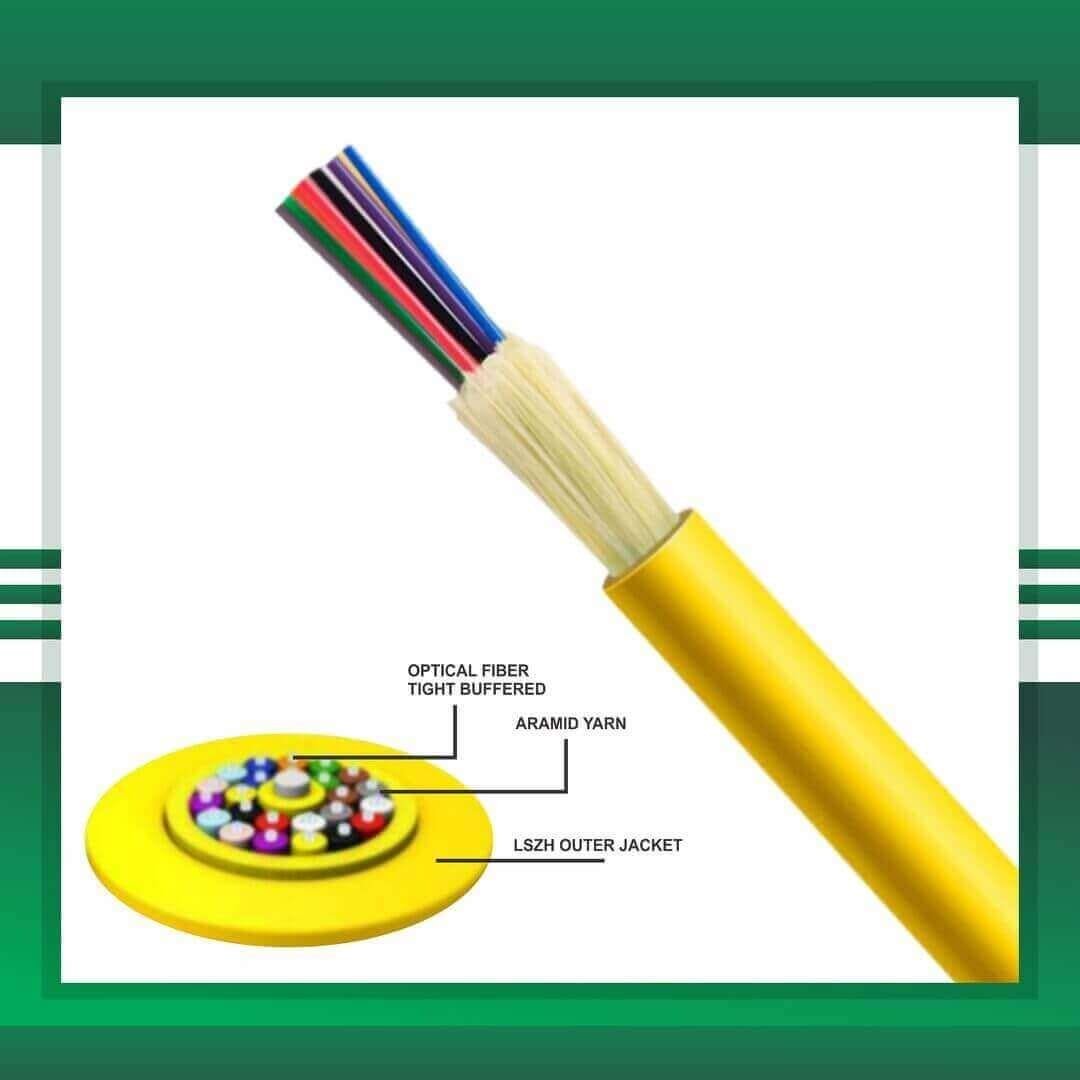

PHYSICAL DESCRIPTION

• Products: Fiber optic cable single mode
• Tube Filling Compound: Thixotropic jelly
• Fiber Type: ITU-T G.657A1/A2,G.652D
• Tube material: PBT ( Polybutylene Terephthalate)
• Armored: Corrugated steel tape

Packing Detail
Fiber Count: 6,8,12,24,48,96,128
Tube Outer/Inner Diameter(mm): 3.0/2.0 ±
Cable Diameter(mm): 7.2*-12
Cable Weight(kg/km): 45±
Length/ Drum: 2000 m Drum ±5%
Ripcord: Polyester cord
Outer Jacket: PE,MDPE, LSZH

Optical Characteristics

Fiber  type                                                   ITU-T G.652D                    ITU-T G.657/A1   ITU-T G.657/A2

Attenuation (max)                                 0.40 dB/km (1310 nm)                                0.40 dB/km (1310 nm)                          0.35 dB/km (1310 nm)

0.25 dB/km (1550 nm)                         0.25 dB/km (1550 nm)                                0.22 dB/km (1550 nm)

MFD                                                          9.0±0.4 μm (1310 nm)                                   9.0±0.4 μm (1310 nm)                          8.6 ± 0.4 μm (1310 nm)

10.1±0.5 μm (1550 nm)                         10.1±0.5 μm (1550 nm)

Cladding diameter                                   125 ± 0.3 μm                                                   125 ± 0.7 μm                                          125 ± 0.7 μm

Core/Clad Concentricity error              ≤ 0.5 μm                                                           ≤ 0.5 μm                                                 ≤ 0.5 μm

Zero dispersion wavelength                   1300nm≤ ≤1324nm                                       1300nm≤ ≤1324nm                            1302nm≤ ≤1322nm

Cladding non-circularity                         ≤ 0.7 %                                                             ≤ 0.7 %                                                    1%

Coating diameter                                       245 ± 10 μm                                                    242 ± 7 μm                                            240 ± 5 μm

Cut Off Wavelength                                  ≤ 1260nm                                                        ≤ 1260nm                                               ≤ 1260nm

Proof Test                                                   ≥ 1% (100kpsi or 0.7GPa)                             ≥ 1% (100kpsi or 0.7GPa)                   ≥ 1% (100kpsi or 0.7GPa)

Macro bending Attenuation : (10 turn on a 15 mm radius mandrel)                         ≤ 0.25 dB @1550 nm                           ≤ 0.5dB @1550 nm
