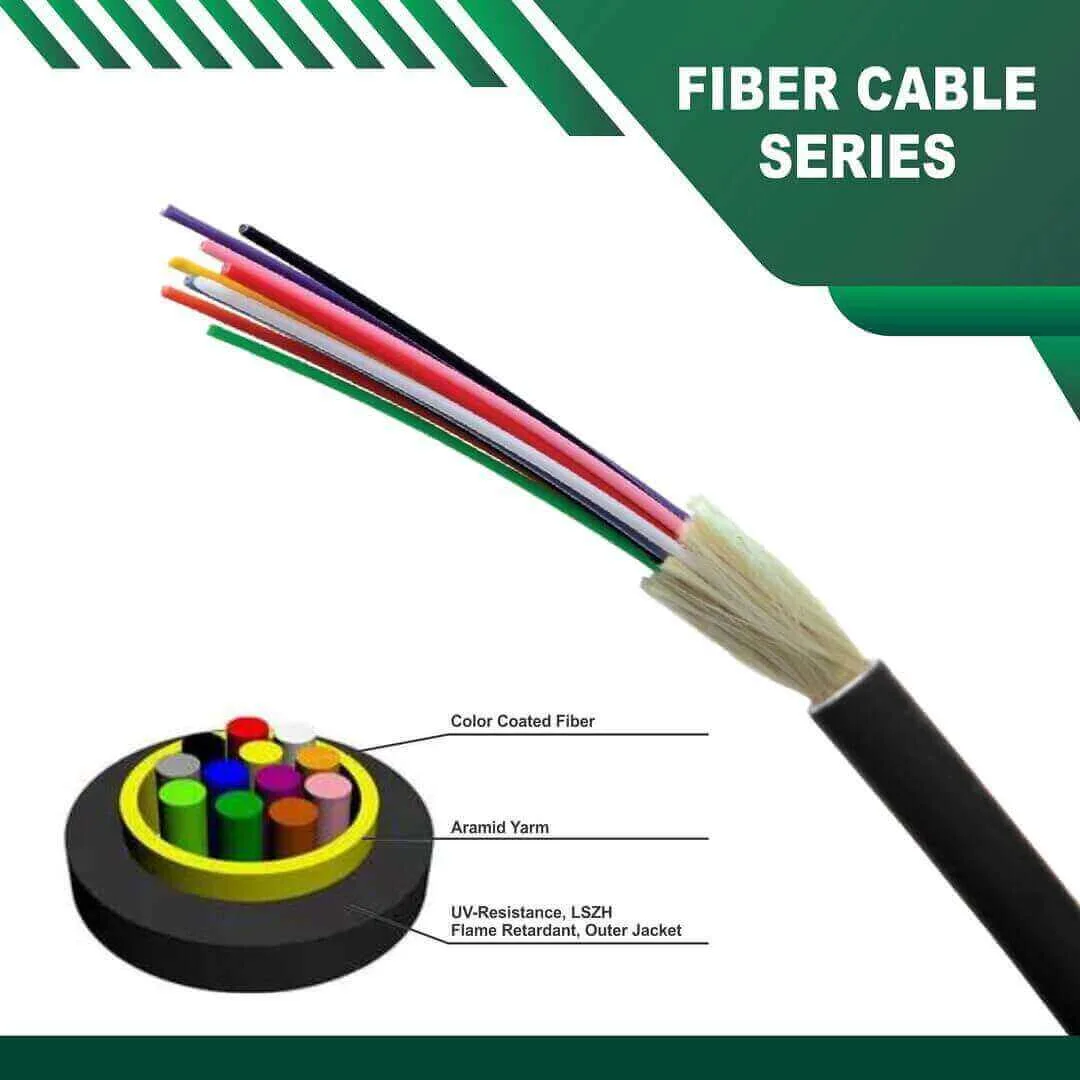

Fiber Optic Cable multimode 12 core om4

TMT GLOBAL Fiber Optic Cable multimode 12 core fiber optic cable om4

TMT GLOBAL  provides high-strength optical fiber cables for use in various industrial, indoor, and outdoor applications. Offering unique properties and benefits for different types of use, Fiber Optic Cable multimode 12 core om4

PHYSICAL DESCRIPTION

• Products: Fiber optic cable single mode
• Tube Filling Compound: Thixotropic jelly
• Fiber Type: ITU-T G.657A1/A2,G.652D
• Tube material: PBT ( Polybutylene Terephthalate)
• Armored: Corrugated steel tape

Packing Detail
Fiber Count: 6,8,12,24,48,96,128
Tube Outer/Inner Diameter(mm): 3.0/2.0 ±
Cable Diameter(mm): 7.2*-12
Cable Weight(kg/km): 45±
Length/ Drum: 2000 m Drum ±5%
Ripcord: Polyester cord
Outer Jacket: PE,MDPE, LSZH

Optical Characteristics

Fiber  type                                                   ITU-T G.652D                    ITU-T G.657/A1   ITU-T G.657/A2

Attenuation (max)                                 0.40 dB/km (1310 nm)                                0.40 dB/km (1310 nm)                          0.35 dB/km (1310 nm)

0.25 dB/km (1550 nm)                         0.25 dB/km (1550 nm)                                0.22 dB/km (1550 nm)

MFD                                                          9.0±0.4 μm (1310 nm)                                   9.0±0.4 μm (1310 nm)                          8.6 ± 0.4 μm (1310 nm)

10.1±0.5 μm (1550 nm)                         10.1±0.5 μm (1550 nm)

Cladding diameter                                   125 ± 0.3 μm                                                   125 ± 0.7 μm                                          125 ± 0.7 μm

Core/Clad Concentricity error              ≤ 0.5 μm                                                           ≤ 0.5 μm                                                 ≤ 0.5 μm

Zero dispersion wavelength                   1300nm≤ ≤1324nm                                       1300nm≤ ≤1324nm                            1302nm≤ ≤1322nm

Cladding non-circularity                         ≤ 0.7 %                                                             ≤ 0.7 %                                                    1%

Coating diameter                                       245 ± 10 μm                                                    242 ± 7 μm                                            240 ± 5 μm

Cut Off Wavelength                                  ≤ 1260nm                                                        ≤ 1260nm                                               ≤ 1260nm

Proof Test                                                   ≥ 1% (100kpsi or 0.7GPa)                             ≥ 1% (100kpsi or 0.7GPa)                   ≥ 1% (100kpsi or 0.7GPa)

Macro bending Attenuation : (10 turn on a 15 mm radius mandrel)                         ≤ 0.25 dB @1550 nm                           ≤ 0.5dB @1550 nm
